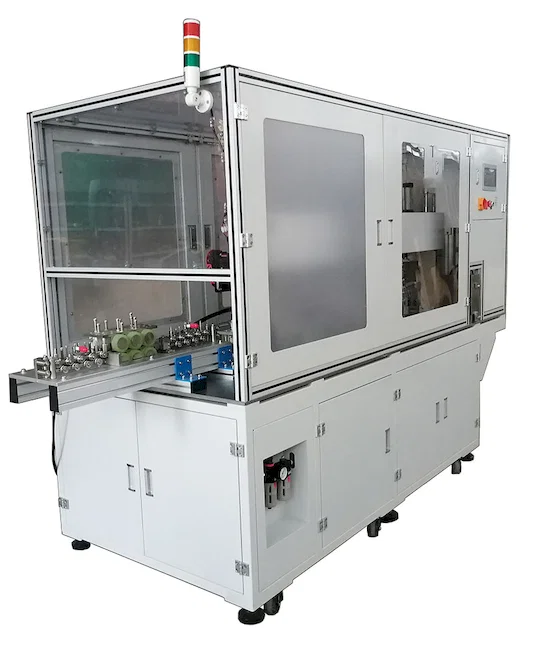

Machine Automatique de Dénudage et Enroulement de Fils à Double Attache Circulaire WPM-CPRT-02TH

Name: Machine Automatique de Dénudage et Enroulement de Fils à ...
Brand: Dénudeurs de câbles
SKU: WPM-CPRT-02TH
Availability: InStock
Rating: 5 (1 reviews)

Cette machine de traitement de fil haut de gamme est conçue pour gérer facilement les tâches les plus complexes. Équipé d’un grand mécanisme de coupe circulaire, il peut dénuder et enrouler sans effort des fils de différentes tailles et types. La fonction de double attache garantit que vos fils sont solidement fixés, tandis que la fonction de compteur automatique garantit des mesures précises à chaque fois.
Paramètres
techniques Diamètre de fil applicable 4-8 mm
Longueur de coupe 3-14 m
Longueur de la ligne de coupe Précision : ±15 mm
Attachez le cercle extérieur avec des attaches
doubles Le diamètre intérieur du cercle est de 200-300 mm (réglable)
Diamètre de reliure ≤40 mm
Mode de desquamation : desquamation complète aux deux extrémités
Longueur de rétention de la tête 200-350 mm (réglable)
Longueur de pelage de la tête 17-32 mm (réglable)
Longueur de la queue 200-350mm (valeur aléatoire dans l’intervalle)
Longueur de dénudage de la queue 20-100mm (réglable)
Efficacité de production : 200-380pcs /H (3-14m)
Ruban de reliure applicable : Noyau de fer enduit ≤ 7,5 kg / rouleau
Pression d’air applicable : 0,5-0,6mpa
Alimentation : norme NATIONALE 220V / 50Hz
Puissance de la machine : 4KW / H
Taille de la machine : environ 2500L * 1100W * 1850Hmm
Poids de la machine : environ 1200KG
Accessoires principaux :
Cylindre : cylindre Yadeke et électrovanne
Moteur : Servomoteur principal d’enroulement 1000W Turbot
Moteur : servomoteur de translation de ligne de prise Turbot 1500W
Moteur : servomoteur de traduction en ligne Dongling 750W
Moteur : enroulement de haut en bas 57 course
de mine en boucle fermée Moteur : ceinture de torsion et de cerclage ceinture de crachage 57 moteur pas à pas course de
tonnerre Moteur : moteur de bande de stockage 6W
Bloc coulissant : traduction de ligne double bloc
coulissant Rail de guidage : translation de la patte inférieure double rail
de guidage PLC : vigueur
Écran : contrôle des dimensions 7"
Alimentation : trame
claire Cadre : le cadre en fer est peint en bleu et blanc
Protection de sécurité : arrêtez-vous lorsque la porte s’ouvre
Alarme de manque de matériel : la lampe tricolore
bourdonne Cadre : l’apparence du cadre en fer est peinte en bleu et blanc
Machine
de déroulement de ligne active à vitesse variable en continu Capacité de matériau entrant ≤150KG
Diamètre intérieur du trou du plateau de fil entrant 50-100mm
Le diamètre extérieur de la bobine de fil entrante est de ≤600mm
L’épaisseur de la bobine de fil entrante ≤400mm
Puissance de la machine : 750W
Taille de la machine : environ 1450L * 800D * 980Hmm
Poids de la machine : environ 100KG
ADAPTE la vitesse
de câblage du moteur principal Avec fonction
de stockage de ligne Fonction de tension Fonction
de décélération
Taille de trou adaptative du plateau
de fil creux Essieu unique position de travail

À quoi est conçu le processeur de fil circulaire automatique WPM-CPRT-02TH ?

Le WPM-CPRT-02TH est une machine de traitement de fil de qualité industrielle conçue pour la fabrication de faisceaux de câbles à haute efficacité. Il est spécifiquement conçu pour traiter des câbles d'un diamètre de 4 à 8 mm, effectuant une coupe automatique à des longueurs précises (3 à 14 mètres), le dénudage des extrémités des fils et l'application d'une fixation double sécurisée. Il est idéal pour produire des faisceaux de fils organisés et professionnels dans les chaînes d'assemblage automobile, d'appareils électroménagers et de panneaux de contrôle.

Quelles sont les caractéristiques et les avantages clés de la fonction de fixation double ?

La fonction de fixation double assure une intégrité et une organisation supérieures du faisceau. En appliquant deux attaches par faisceau, elle empêche le glissement et l'emmêlement des fils, ce qui donne des faisceaux de câbles plus sécurisés et d'apparence professionnelle. Cette fonctionnalité améliore la qualité du produit, réduit le temps d'assemblage en aval et améliore la fiabilité du produit final dans des environnements industriels exigeants.

Quelle est l'efficacité de production de cette machine ?

Le WPM-CPRT-02TH offre une productivité élevée avec une production de 200 à 380 pièces traitées par heure. Cette efficacité est obtenue grâce à son fonctionnement entièrement automatique, qui intègre la coupe, le dénudage et la fixation en un cycle continu. Cette vitesse augmente considérablement la capacité de production tout en maintenant une précision constante, ce qui en fait une solution rentable pour la fabrication en moyenne à grande série.

Quelles spécifications de câble et capacités de coupe cette machine prend-elle en charge ?

Cette machine est optimisée pour les câbles industriels avec une plage de diamètre de 4 mm à 8 mm. Elle offre une fonctionnalité de coupe au mètre précise, permettant des longueurs de coupe programmables de 3 mètres jusqu'à 14 mètres avec une grande précision. Combinée à sa capacité de dénudage automatique des fils, elle garantit des extrémités de fils propres et uniformes prêtes pour la terminaison, prenant en charge un large éventail d'applications de câblage industriel standard.

Comment le WPM-CPRT-02TH améliore-t-il les opérations de fabrication de faisceaux de câbles ?

Ce processeur de fil circulaire automatique rationalise et automatise les étapes les plus intensives en main-d'œuvre de la production de faisceaux. En intégrant la coupe, le dénudage et la fixation double en une seule machine, il élimine les erreurs manuelles, garantit une qualité reproductible et réduit considérablement les coûts de main-d'œuvre. Le résultat est un débit plus rapide, une réduction des déchets de matériaux et la production de faisceaux de fils uniformes et fiables qui répondent aux normes industrielles strictes.
